ELEKTRONIKA DASAR

9. Rancanglah sebuah rangkaian pembagi tegangan yang

akan menghasilkan tegangan output sebesar 4,8 V, apabila
diberikan input 12 V

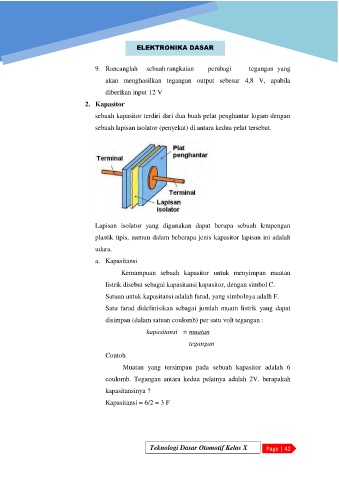

2. Kapasitor
sebuah kapasitor terdiri dari dua buah pelat penghantar logam dengan

sebuah lapisan isolator (penyekat) di antara kedua pelat tersebut.

Lapisan isolator yang digunakan dapat berupa sebuah lempengan
plastik tipis, namun dalam beberapa jenis kapasitor lapisan ini adalah

udara.
a. Kapasitansi

Kemampuan sebuah kapasitor untuk menyimpan muatan

listrik disebut sebagai kapasitansi kapasitor, dengan simbol C.
Satuan untuk kapasitansi adalah farad, yang simbolnya adalh F.

Satu farad didefinisikan sebagai jumlah muatn listrik yang dapat
disimpan (dalam satuan coulomb) per satu volt tegangan :

kapasitansi = muatan
tegangan

Contoh

Muatan yang tersimpan pada sebuah kapasitor adalah 6
coulomb. Tegangan antara kedua pelatnya adalah 2V. berapakah

kapasitansinya ?
Kapasitansi = 6/2 = 3 F
