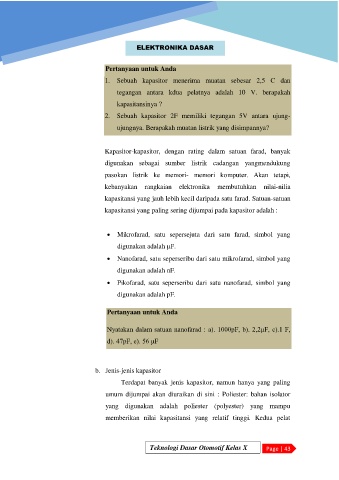

Page 47 - MODUL DIGITAL ELEKTRONIKA DASAR FIX

ELEKTRONIKA DASAR

Pertanyaan untuk Anda

1. Sebuah kapasitor menerima muatan sebesar 2,5 C dan
tegangan antara kdua pelatnya adalah 10 V. berapakah

kapasitansinya ?
2. Sebuah kapasitor 2F memiliki tegangan 5V antara ujung-

ujungnya. Berapakah muatan listrik yang disimpannya?

Kapasitor-kapasitor, dengan rating dalam satuan farad, banyak

digunakan sebagai sumber listrik cadangan yangmendukung

pasokan listrik ke memori- memori komputer. Akan tetapi,
kebanyakan rangkaian elektronika membutuhkan nilai-nilia

kapasitansi yang jauh lebih kecil daripada satu farad. Satuan-satuan
kapasitansi yang paling sering dijumpai pada kapasitor adalah :

 Mikrofarad, satu sepersejuta dari satu farad, simbol yang

digunakan adalah μF.

 Nanofarad, satu seperseribu dari satu mikrofarad, simbol yang
digunakan adalah nF.

 Pikofarad, satu seperseribu dari satu nanofarad, simbol yang

digunakan adalah pF.

Pertanyaan untuk Anda

Nyatakan dalam satuan nanofarad : a). 1000pF, b). 2,2μF, c).1 F,

d). 47pF, e). 56 μF

b. Jenis-jenis kapasitor

Terdapat banyak jenis kapasitor, namun hanya yang paling

umum dijumpai akan diuraikan di sini : Poliester: bahan isolator
yang digunakan adalah poliester (polyester) yang mampu

memberikan nilai kapasitansi yang relatif tinggi. Kedua pelat

Teknologi Dasar Otomotif Kelas X Page | 43
