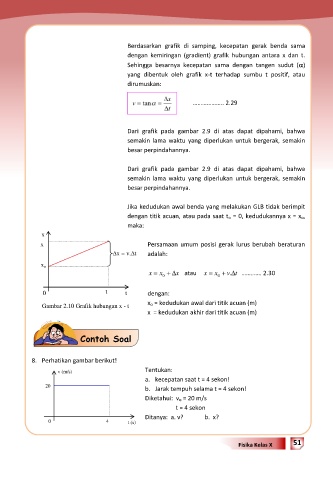

Page 63 - 0. Buku Fisika SMA Kelas X

Berdasarkan grafik di samping, kecepatan gerak benda sama
dengan kemiringan (gradient) grafik hubungan antara x dan t.
Sehingga besarnya kecepatan sama dengan tangen sudut ()
yang dibentuk oleh grafik x-t terhadap sumbu t positif, atau
dirumuskan:

……………….. 2.2 9

Dari grafik pada gambar 2.9 di atas dapat dipahami, bahwa
semakin lama waktu yang diperlukan untuk bergerak, semakin
besar perpindahannya.

Dari grafik pada gambar 2.9 di atas dapat dipahami, bahwa
semakin lama waktu yang diperlukan untuk bergerak, semakin
besar perpindahannya.

Jika kedudukan awal benda yang melakukan GLB tidak berimpit
dengan titik acuan, atau pada saat t o = 0, kedudukannya x = x o,
maka:
x
x Persamaan umum posisi gerak lurus berubah beraturan
x = v.t adalah:
x o
x  x   x atau x  x  v. t  …………. 2.30
0
0

0 t t dengan:
x o = kedudukan awal dari titik acuan (m)
Gambar 2.10 Grafik hubungan x - t
x = kedudukan akhir dari titik acuan (m)

Contoh Soal

8. Perhatikan gambar berikut!
v (m/s) Tentukan:
a. kecepatan saat t = 4 sekon!
20
b. Jarak tempuh selama t = 4 sekon!
Diketahui: v o = 20 m/s
t = 4 sekon
Ditanya: a. v? b. x?
0 4 t (s)
