b) Treated Fresh Air AHUs (TFA) with filters, Chilled Water coils or Heat Recovery

                  System

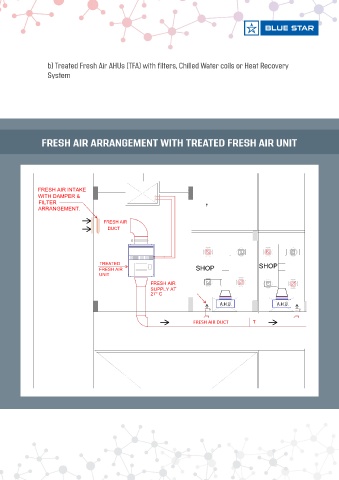

                FRESH AIR ARRANGEMENT WITH TREATED FRESH AIR UNIT









              FRESH AIR INTAKE
              WITH DAMPER &
               FILTER
              ARRANGEMENT.

                                     FRESH AIR
                                       DUCT






                                    TREATED                                                 SHOP
                                    FRESH AIR                         SHOP
                                    UNIT
                                                      FRESH AIR
                                                      SUPPLY AT
                                                      27° C
                                                                              A.H.U.              A.H.U.
                                                                                   DSA1021/1052        DSA1021/1052

                                                                     FRESH AIR DUCT       T
