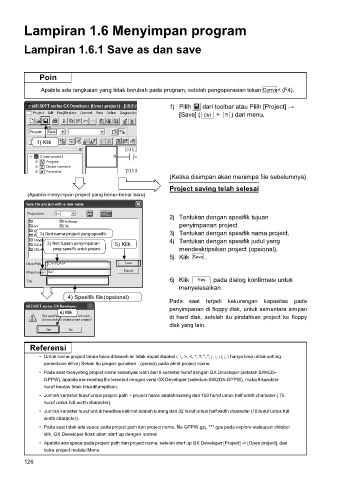

Lampiran 1.6 Menyimpan program

Lampiran 1.6.1 Save as dan save

Poin

Apabila ada rangkaian yang tidak berubah pada program, setelah pengoperasian tekan Convert (F4).

1) Pilih dari toolbar atau Pilih [Project] →
[Save] ( Ctrl + S ) dari menu.

1) Klik

(Ketika disimpan akan menimpa file sebelumnya)

Project saving telah selesai
(Apabila menyimpan project yang benar-benar baru)

2) Tentukan dengan spesifik tujuan
penyimpanan project.
3) Beri nama project yang spesifik 3) Tentukan dengan spesifik nama project.

2) Beri tujuan penyimpanan 5) Klik 4) Tentukan dengan spesifik judul yang
yang spesifik untuk project mendeskripsikan project (opsional).
5) Klik Save .

6) Klik Yes pada dialog konfirmasi untuk
menyelesaikan.

4) Spesifik file (opsional)
Pada saat terjadi kekurangan kapasitas pada
6) Klik penyimpanan di floppy disk, untuk sementara simpan
di hard disk, setelah itu pindahkan project ke floppy
disk yang lain.

Referensi
• Untuk nama project tanda baca dibawah ini tidak dapat dipakai /, \, >, <, *, ?, ", ", |, :, ; ( ;, \ hanya bisa untuk setting
penentuan drive) Selain itu jangan gunakan . (period) pada akhir project name.
• Pada saat menyeting project name sebanyak lebih dari 8 karakter huruf dengan GX Developer (setelah SW6D5-
GPPW), apabila me-reading file tersebut dengan versi GX Developer (sebelum SW2D5-GPPW), maka 8 karakter
huruf keatas tidak bisa ditampilkan.
• Jumlah karakter huruf untuk project path + project name adalah kurang dari 150 huruf untuk half width character ( 75
huruf untuk full width character).
• Jumlah karakter huruf untuk headline kalimat adalah kurang dari 32 huruf untuk half width character (16 huruf untuk full
width character).
• Pada saat tidak ada space pada project path dan project name, file GPPW.gpj, ***.gps pada explore walaupun didobel
klik, GX Developer tidak akan start up dengan normal.
• Apabila ada space pada project path dan project name, setelah start up GX Developer [Project] -> [Open project], dan
buka project melalui Menu.
