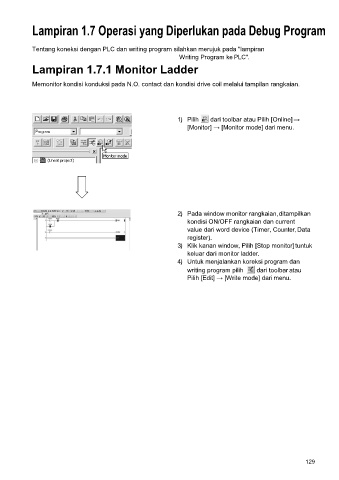

Lampiran 1.7 Operasi yang Diperlukan pada Debug Program

Tentang koneksi dengan PLC dan writing program silahkan merujuk pada "lampiran
Writing Program ke PLC".
Lampiran 1.7.1 Monitor Ladder

Memonitor kondisi konduksi pada N.O. contact dan kondisi drive coil melalui tampilan rangkaian.

1) Pilih dari toolbar atau Pilih [Online] →
[Monitor] → [Monitor mode] dari menu.

2) Pada window monitor rangkaian, ditampilkan
kondisi ON/OFF rangkaian dan current
value dari word device (Timer, Counter, Data
register).
3) Klik kanan window, Pilih [Stop monitor] tuntuk
keluar dari monitor ladder.
4) Untuk menjalankan koreksi program dan
writing program pilih dari toolbar atau
Pilih [Edit] → [Write mode] dari menu.
