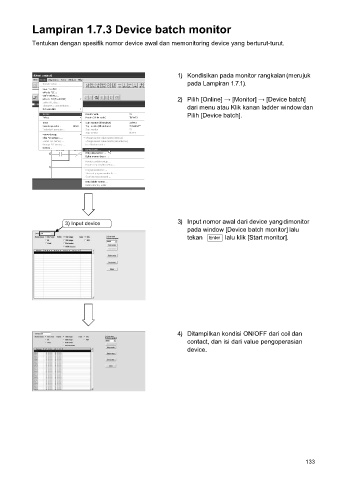

Lampiran 1.7.3 Device batch monitor
Tentukan dengan spesifik nomor device awal dan memonitoring device yang berturut-turut.
1) Kondisikan pada monitor rangkaian (merujuk
pada Lampiran 1.7.1).
2) Pilih [Online] → [Monitor] → [Device batch]
dari menu atau Klik kanan ladder window dan
Pilih [Device batch].
3) Input device 3) Input nomor awal dari device yang dimonitor
pada window [Device batch monitor] lalu
tekan Enter lalu klik [Start monitor].
4) Ditampilkan kondisi ON/OFF dari coil dan
contact, dan isi dari value pengoperasian
device.
