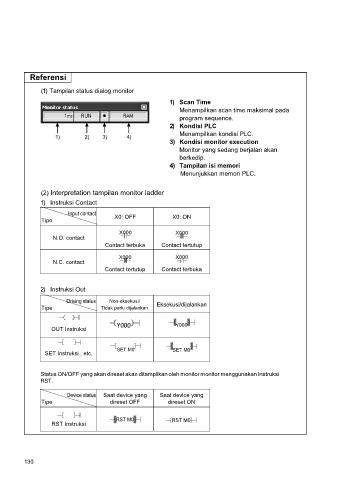

Referensi

(1) Tampilan status dialog monitor

1) Scan Time
Menampilkan scan time maksimal pada
program sequence.
2) Kondisi PLC
Menampilkan kondisi PLC.
1) 2) 3) 4)
3) Kondisi monitor execution
Monitor yang sedang berjalan akan
berkedip.
4) Tampilan isi memori
Menunjukkan memori PLC.

(2) Interpretation tampilan monitor ladder
1) Instruksi Contact

Input contact
X0: OFF X0: ON
Tipe
X000 X000
N.O. contact
Contact terbuka Contact tertutup

X000 X000
N.C. contact
Contact tertutup Contact terbuka

2) Instruksi Out

Driving status Non-eksekusi/
Tipe Tidak perlu dijalankan Eksekusi/dijalankan

Y000 Y000
OUT Instruksi

SET M0 SET M0
SET Instruksi , etc.

Status ON/OFF yang akan direset akan ditampilkan oleh monitor monitor menggunakan Instruksi
RST.

Device status Saat device yang Saat device yang
Tipe direset OFF direset ON

RST M0 RST M0
RST Instruksi
