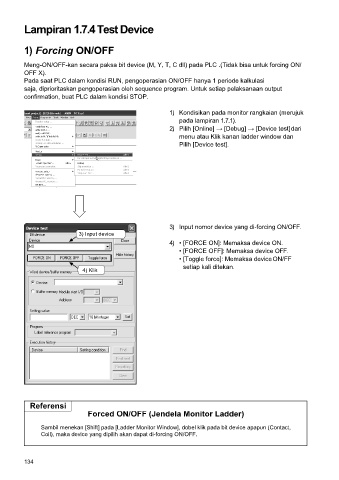

Lampiran 1.7.4 Test Device

1) Forcing ON/OFF

Meng-ON/OFF-kan secara paksa bit device (M, Y, T, C dll) pada PLC .(Tidak bisa untuk forcing ON/
OFF X).
Pada saat PLC dalam kondisi RUN, pengoperasian ON/OFF hanya 1 periode kalkulasi
saja, diprioritaskan pengoperasian oleh sequence program. Untuk setiap pelaksanaan output
confirmation, buat PLC dalam kondisi STOP.

1) Kondisikan pada monitor rangkaian (merujuk
pada lampiran 1.7.1).
2) Pilih [Online] → [Debug] → [Device test] dari
menu atau Klik kanan ladder window dan
Pilih [Device test].

3) Input nomor device yang di-forcing ON/OFF.
3) Input device
4) • [FORCE ON]: Memaksa device ON.
• [FORCE OFF]: Memaksa device OFF.
• [Toggle force]: Memaksa device ON/FF
setiap kali ditekan.
4) Klik

Referensi
Forced ON/OFF (Jendela Monitor Ladder)

Sambil menekan [Shift] pada [Ladder Monitor Window], dobel klik pada bit device apapun (Contact,
Coil), maka device yang dipilih akan dapat di-forcing ON/OFF.
