Page 136 - PLC

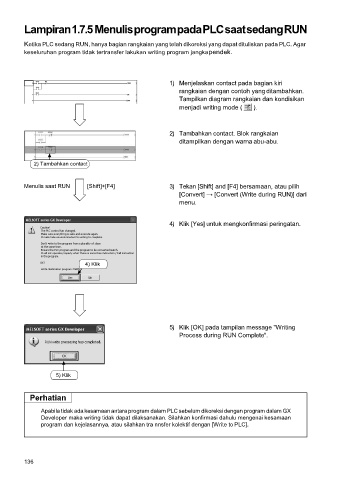

Lampiran 1.7.5 Menulis program pada PLC saat sedang RUN

Ketika PLC sedang RUN, hanya bagian rangkaian yang telah dikoreksi yang dapat dituliskan pada PLC. Agar
keseluruhan program tidak tertransfer lakukan writing program jangka pendek.

1) Menjelaskan contact pada bagian kiri
rangkaian dengan contoh yang ditambahkan.
Tampilkan diagram rangkaian dan kondisikan
menjadi writing mode ( ).

2) Tambahkan contact. Blok rangkaian
ditampilkan dengan warna abu-abu.

2) Tambahkan contact

Menulis saat RUN [Shift]+[F4] 3) Tekan [Shift] and [F4] bersamaan, atau pilih
[Convert] → [Convert (Write during RUN)] dari
menu.

4) Klik [Yes] untuk mengkonfirmasi peringatan.

4) Klik

5) Klik [OK] pada tampilan message "Writing
Process during RUN Complete".

5) Klik

Perhatian

Apabila tidak ada kesamaan antara program dalam PLC sebelum dikoreksi dengan program dalam GX
Developer maka writing tidak dapat dilaksanakan. Silahkan konfirmasi dahulu mengenai kesamaan
program dan kejelasannya, atau silahkan tra nnsfer kolektif dengan [Write to PLC].

136
