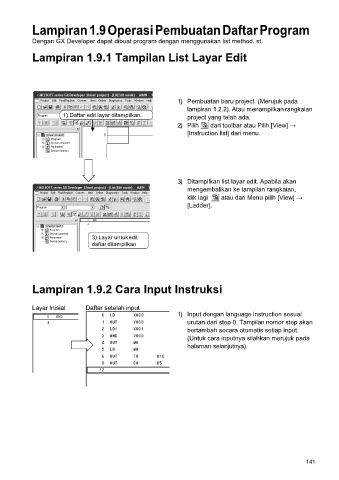

Lampiran 1.9 Operasi Pembuatan Daftar Program
Dengan GX Developer dapat dibuat program dengan menggunakan list method. st.

Lampiran 1.9.1 Tampilan List Layar Edit

1) Pembuatan baru project. (Merujuk pada
lampiran 1.2.2). Atau menampilkan rangkaian
1) Daftar edit layar ditampilkan. project yang telah ada.
2) Pilih dari toolbar atau Pilih [View] →
[Instruction list] dari menu.

3) Ditampilkan list layar edit. Apabila akan
mengembalikan ke tampilan rangkaian,
klik lagi atau dari Menu pilih [View] →
[Ladder].

3) Layar untuk edit
daftar ditampilkan

Lampiran 1.9.2 Cara Input Instruksi

Layar Inisial Daftar setelah input
1) Input dengan language instruction sesuai
urutan dari step 0. Tampilan nomor step akan
bertambah secara otomatis setiap input.
(Untuk cara inputnya silahkan merujuk pada
halaman selanjutnya).

141
