Poin

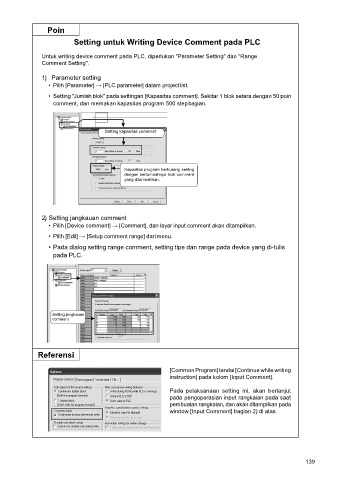

Setting untuk Writing Device Comment pada PLC

Untuk writing device comment pada PLC, diperlukan "Parameter Setting" dan "Range
Comment Setting".

1) Parameter setting
• Pilih [Parameter] → [PLC parameter] dalam project list.

• Setting "Jumlah blok" pada settingan [Kapasitas comment]. Sekitar 1 blok setara dengan 50 poin
comment, dan memakan kapasitas program 500 step bagian.

Setting kapasitas comment

Kapasitas program berkurang seiring
dengan bertambahnya blok comment
yang ditambahkan.

2) Setting jangkauan comment
• Pilih [Device comment] → [Comment], dan layar input comment akan ditampilkan.
• Pilih [Edit] → [Setup comment range] dari menu.

• Pada dialog setting range comment, setting tipe dan range pada device yang di-tulis
pada PLC.

Setting jangkauan
comment

Referensi

[Common Program] tandai [Continue while writing
instruction] pada kolom [Input Comment].

Pada pelaksanaan setting ini, akan berlanjut
pada pengoperasian input rangkaian pada saat
pembuatan rangkaian, dan akan ditampilkan pada
window [Input Comment] bagian 2) di atas.
Continues during command write

139
