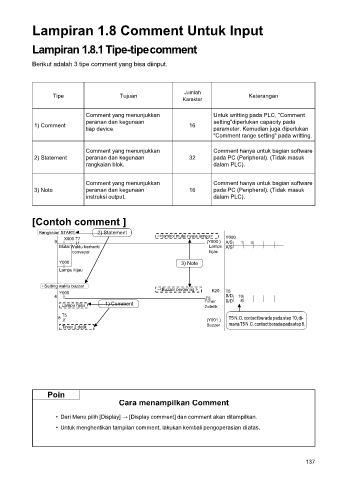

Lampiran 1.8 Comment Untuk Input

Lampiran 1.8.1 Tipe-tipe comment

Berikut adalah 3 tipe comment yang bisa diinput.

Jumlah
Tipe Tujuan Keterangan
Karakter

Comment yang menunjukkan Untuk writting pada PLC, "Comment
peranan dan kegunaan setting"diperlukan capacity pada
1) Comment 16
tiap device. parameter. Kemudian juga diperlukan
"Comment range setting" pada writting.

Comment yang menunjukkan Comment hanya untuk bagian software
2) Statement peranan dan kegunaan 32 pada PC (Peripheral). (Tidak masuk
rangkaian blok. dalam PLC).

Comment yang menunjukkan Comment hanya untuk bagian software
3) Note peranan dan kegunaan 16 pada PC (Peripheral). (Tidak masuk
instruksi output. dalam PLC).

[Contoh comment ]

Rangkaian START 2) Statement <tombol mulai nyala lampu>
X000 T7 Y000
0 (Y000 ) A/S 1 4
Mulai Waktu berhenti Lampu A/S
conveyor hijau

Y000 3) Note

Lampu hijau

Setting waktu buzzer
<Buzzer berdering > K20
Y000 T5
4 T5 B/D 10
Lampu hijau 1) Comment Timer B/D 8

2-detik

T5
8 T5 N.O. contact berada pada step 10, di-
(Y001 )
Timer 2 detik Buzzer mana T5 N.C. contact berada pada step 8.

Poin
Cara menampilkan Comment

• Dari Menu pilih [Display] → [Display comment] dan comment akan ditampilkan.
• Untuk menghentikan tampilan comment, lakukan kembali pengoperasian di atas.
