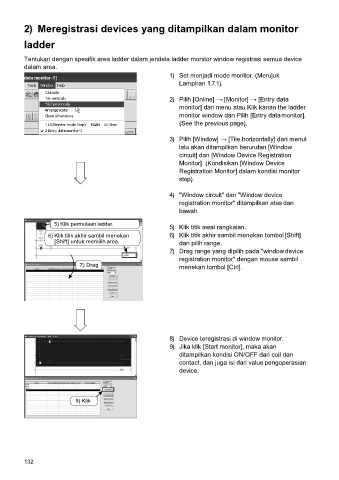

2) Meregistrasi devices yang ditampilkan dalam monitor

ladder

Tentukan dengan spesifik area ladder dalam jendela ladder monitor window registrasi semua device
dalam area.
1) Set menjadi mode monitor. (Merujuk
Lampiran 1.7.1).

2) Pilih [Online] → [Monitor] → [Entry data
monitor] dari menu atau Klik kanan the ladder
monitor window dan Pilih [Entry data monitor].
(See the previous page).

3) Pilih [Window] → [Tile horizontally] dari menut
lalu akan ditampilkan berurutan [Window
circuit] dan [Window Device Registration
Monitor]. (Kondisikan [Window Device
Registration Monitor] dalam kondisi monitor
stop).

4) "Window circuit" dan "Window device
registration monitor" ditampilkan atas dan
bawah.

5) Klik permulaan ladder.
5) Klik titik awal rangkaian.
6) Klik titik akhir sambil menekan 6) Klik titik akhir sambil menekan tombol [Shift]
[Shift] untuk memilih area. dan pilih range.
7) Drag range yang dipilih pada "window device
registration monitor" dengan mouse sambil
7) Drag menekan tombol [Ctrl].

8) Device teregistrasi di window monitor.
9) Jika klik [Start monitor], maka akan
ditampilkan kondisi ON/OFF dari coil dan
contact, dan juga isi dari value pengoperasian
device.

9) Klik
