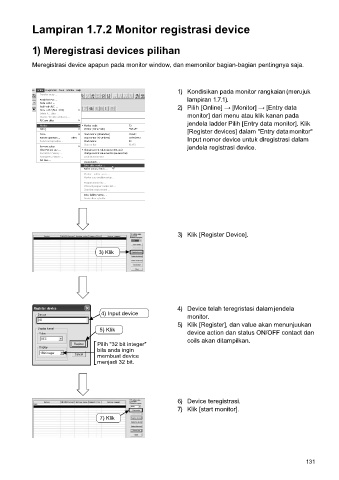

Lampiran 1.7.2 Monitor registrasi device
1) Meregistrasi devices pilihan
Meregistrasi device apapun pada monitor window, dan memonitor bagian-bagian pentingnya saja.
1) Kondisikan pada monitor rangkaian (merujuk
lampiran 1.7.1).
2) Pilih [Online] → [Monitor] → [Entry data
monitor] dari menu atau klik kanan pada
jendela ladder Pilih [Entry data monitor]. Klik
[Register devices] dalam "Entry data monitor"
Input nomor device untuk diregistrasi dalam
jendela registrasi device.
3) Klik [Register Device].
3) Klik
4) Device telah teregristasi dalam jendela
4) Input device monitor.
5) Klik [Register], dan value akan menunjuukan
5) Klik device action dan status ON/OFF contact dan
coils akan ditampilkan.
Pilih "32 bit integer"
bila anda ingin
membuat device
menjadi 32 bit.
6) Device teregistrasi.
7) Klik [start monitor].
7) Klik
