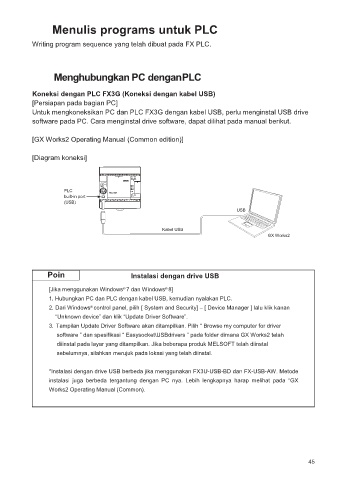

Menulis programs untuk PLC

Writing program sequence yang telah dibuat pada FX PLC.

Menghubungkan PC dengan PLC

Koneksi dengan PLC FX3G (Koneksi dengan kabel USB)
[Persiapan pada bagian PC]
Untuk mengkoneksikan PC dan PLC FX3G dengan kabel USB, perlu menginstal USB drive
software pada PC. Cara menginstal drive software, dapat dilihat pada manual berikut.

[GX Works2 Operating Manual (Common edition)]

[Diagram koneksi]

PLC
built-in port
(USB)
USB

Kabel USB
GX Works2

Poin Instalasi dengan drive USB

®
®
[Jika menggunakan Windows 7 dan Windows 8]
1. Hubungkan PC dan PLC dengan kabel USB, kemudian nyalakan PLC.
2. Dari Windows control panel, pilih [ System and Security] – [ Device Manager ] lalu klik kanan
®
“Unknown device” dan klik “Update Driver Software”.
3. Tampilan Update Driver Software akan ditampilkan. Pilih “ Browse my computer for driver
software ” dan spesifikasi “ Easysocket\USBdrivers ” pada folder dimana GX Works2 telah
diiinstal pada layar yang ditampilkan. Jika beberapa produk MELSOFT telah diinstal
sebelumnya, silahkan merujuk pada lokasi yang telah diinstal.

*Instalasi dengan drive USB berbeda jika menggunakan FX3U-USB-BD dan FX-USB-AW. Metode
instalasi juga berbeda tergantung dengan PC nya. Lebih lengkapnya harap melihat pada “GX
Works2 Operating Manual (Common).

45
