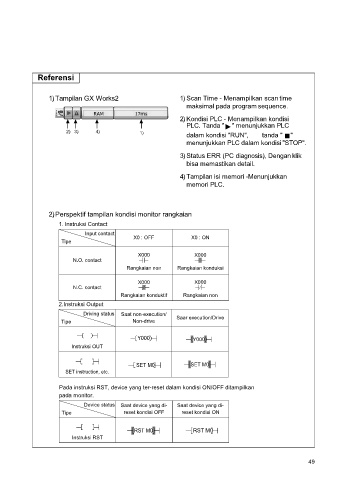

Page 49 - PLC

Referensi

1) Tampilan GX Works2 1) Scan Time - Menampilkan scan time
maksimal pada program sequence.

2) Kondisi PLC - Menampilkan kondisi
PLC. Tanda " " menunjukkan PLC
2) 3) 4) 1)
dalam kondisi "RUN", tanda " ■"
▲
menunjukkan PLC dalam kondisi "STOP".

3) Status ERR (PC diagnosis), Dengan klik
bisa memastikan detail.

4) Tampilan isi memori -Menunjukkan
memori PLC.

2) Perspektif tampilan kondisi monitor rangkaian

1. Instruksi Contact

Input contact
X0 : OFF X0 : ON
Tipe

X000 X000
N.O. contact
Rangkaian non Rangkaian konduksi

X000 X000
N.C. contact
Rangkaian konduktif Rangkaian non
2. Instruksi Output

Driving status Saat non-execution/
Saar execution/Drive
Tipe Non-drive

Y000 Y000

Instruksi OUT

SET M0 SET M0
SET instruction, etc.

Pada instruksi RST, device yang ter-reset dalam kondisi ON/OFF ditampilkan
pada monitor.
Device status Saat device yang di- Saat device yang di-
Tipe reset kondisi OFF reset kondisi ON

RST M0 RST M0
Instruksi RST

49
