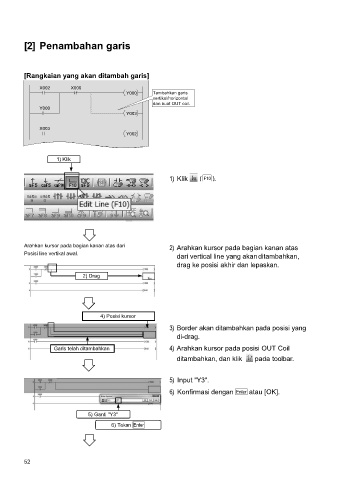

[2] Penambahan garis

[Rangkaian yang akan ditambah garis]

X002 X000
Y000 Tambahkan garis
vertikal/horizontal
dan buat OUT coil.
Y000
Y003

X003
Y002

1) Klik

1) Klik ( F10 ).

Arahkan kursor pada bagian kanan atas dari
2) Arahkan kursor pada bagian kanan atas
Posisi line vertikal awal.
dari vertical line yang akan ditambahkan,
drag ke posisi akhir dan lepaskan.
2) Drag

4) Posisi kursor
3) Border akan ditambahkan pada posisi yang
di-drag.

Garis telah ditambahkan 4) Arahkan kursor pada posisi OUT Coil
ditambahkan, dan klik pada toolbar.

5) Input "Y3".

6) Konfirmasi dengan Enter atau [OK].

5) Ganti "Y3"

6) Tekan Enter
