P. 47

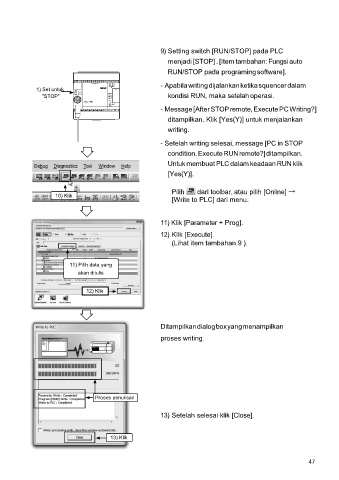

9) Setting switch [RUN/STOP] pada PLC
menjadi [STOP] . [Item tambahan: Fungsi auto
RUN/STOP pada programing software].
- Apabila writing dijalankan ketika squencer dalam
1) Set untuk
"STOP" kondisi RUN, maka setelah operasi.
- Message [After STOP remote, Execute PC Writing?]
ditampilkan. Klik [Yes(Y)] untuk menjalankan
writing.
- Setelah writing selesai, message [PC in STOP
condition. Execute RUN remote?] ditampilkan.
Untuk membuat PLC dalam keadaan RUN klik
[Yes(Y)].
10) Pilih dari toolbar, atau pilih [Online] →
10) Klik
[Write to PLC] dari menu.
11) Klik [Parameter + Prog].
12) Klik [Execute].
(Lihat item tambahan 9 ).
11) Pilih data yang
akan ditulis
12) Klik
Ditampilkan dialog box yang menampilkan
proses writing.
Proses penulisan
13) Setelah selesai klik [Close].
13) Klik
47
