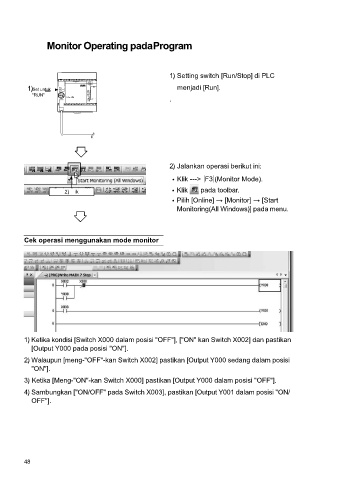

Monitor Operating pada Program

1) Setting switch [Run/Stop] di PLC
menjadi [Run].
1) Set untuk
"RUN"
.

2) Jalankan operasi berikut ini:

• Klik ---> F3 (Monitor Mode).

2) Klik • Klik pada toolbar.
• Pilih [Online] → [Monitor] → [Start
Monitoring(All Windows)] pada menu.

Cek operasi menggunakan mode monitor

1) Ketika kondisi [Switch X000 dalam posisi "OFF"], ["ON" kan Switch X002] dan pastikan
[Output Y000 pada posisi "ON"].
2) Walaupun [meng-"OFF"-kan Switch X002] pastikan [Output Y000 sedang dalam posisi
"ON"].

3) Ketika [Meng-"ON"-kan Switch X000] pastikan [Output Y000 dalam posisi "OFF"].
4) Sambungkan ["ON/OFF" pada Switch X003], pastikan [Output Y001 dalam posisi "ON/
OFF"].

48
