Pada gambar di atas terdapat 54 bilah yang disusun secara
berpasangan. Sebagai contoh, nomor 1 berpasangan dengan nomor
28, nomor 2 berpasangan dengan nomor 29 dan seterusnya. Satuan
perhitungan berat bilah turbin adalah ons. Jika salah satu bilah turbin
perlu diganti, maka bilah turbin pasangannya (yang berlawanan arah)
juga harus diganti.
Untuk mendeteksi kerusakan pada turbin disk (piringan turbin)
bisa dilakukan dengan cara melihat (visual) bilah turbin dan disk
(cakram). Namun demikian, teknik inspeksi struktural juga dapat
digunakan, seperti metode penetrant ataupun metode lainnya yang
dapat membantu dalam pelaksanaan inspeksi. Apabila terdapat lobang
kecil pada bilah bisa diperbaiki dengan pemolesan sampai halus seperti
bilah yang baru.
Perawatan bilah turbin sama halnya dengan perawatan bilah
kompresor. perbedaannya adalah compressor berada pada cold section
sedangkan tubine berada pada hot section, dimana bilah turbin lebih
rentan terhadap kerusakan.

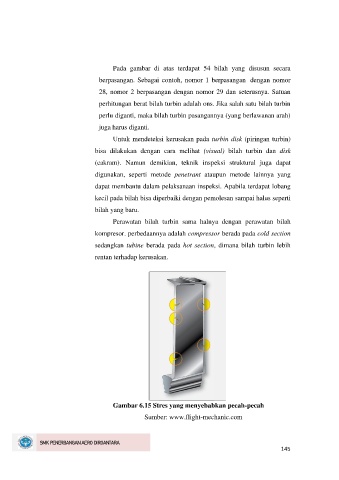

Gambar 6.15 Stres yang menyebabkan pecah-pecah
Sumber: www.flight-mechanic.com
