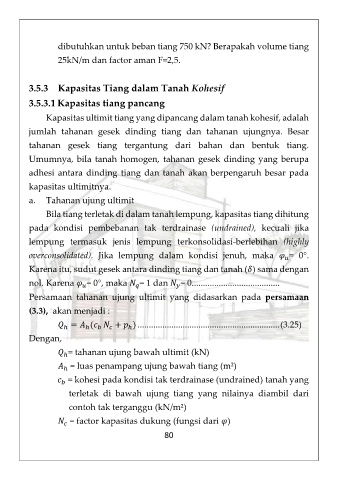

P. 96
dibutuhkan untuk beban tiang 750 kN? Berapakah volume tiang
25kN/m dan factor aman F=2,5.
3.5.3 Kapasitas Tiang dalam Tanah Kohesif
3.5.3.1 Kapasitas tiang pancang
Kapasitas ultimit tiang yang dipancang dalam tanah kohesif, adalah
jumlah tahanan gesek dinding tiang dan tahanan ujungnya. Besar
tahanan gesek tiang tergantung dari bahan dan bentuk tiang.
Umumnya, bila tanah homogen, tahanan gesek dinding yang berupa
adhesi antara dinding tiang dan tanah akan berpengaruh besar pada
kapasitas ultimitnya.
a. Tahanan ujung ultimit
Bila tiang terletak di dalam tanah lempung, kapasitas tiang dihitung
pada kondisi pembebanan tak terdrainase (undrained), kecuali jika
lempung termasuk jenis lempung terkonsolidasi-berlebihan (highly
overconsolidated). Jika lempung dalam kondisi jenuh, maka = 0°.
Karena itu, sudut gesek antara dinding tiang dan tanah ( ) sama dengan
nol. Karena = 0°, maka = 1 dan = 0. ......................................
Persamaan tahanan ujung ultimit yang didasarkan pada persamaan
(3.3), akan menjadi :
= ( + ) ............................................................... (3.25)
ℎ
ℎ
ℎ
Dengan,
= tahanan ujung bawah ultimit (kN)
ℎ
= luas penampang ujung bawah tiang (m²)
ℎ
= kohesi pada kondisi tak terdrainase (undrained) tanah yang
terletak di bawah ujung tiang yang nilainya diambil dari
contoh tak terganggu (kN/m²)
= factor kapasitas dukung (fungsi dari )
80
