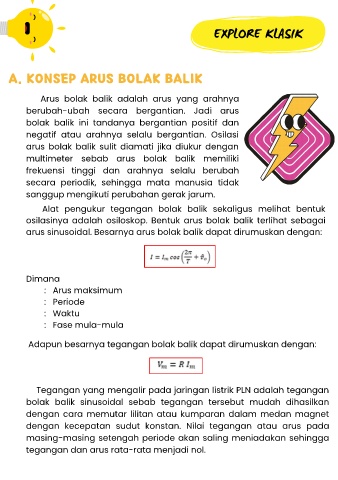

Page 36 - E-MODUL SINEKTIK FISIKA (KLASIK) SALWA RUFAIDA

EXPLORE KLASIK

A. KONSEP ARUS BOLAK BALIK

Arus bolak balik adalah arus yang arahnya
berubah-ubah secara bergantian. Jadi arus

bolak balik ini tandanya bergantian positif dan
negatif atau arahnya selalu bergantian. Osilasi

arus bolak balik sulit diamati jika diukur dengan

multimeter sebab arus bolak balik memiliki
frekuensi tinggi dan arahnya selalu berubah

secara periodik, sehingga mata manusia tidak
sanggup mengikuti perubahan gerak jarum.

Alat pengukur tegangan bolak balik sekaligus melihat bentuk
osilasinya adalah osiloskop. Bentuk arus bolak balik terlihat sebagai

arus sinusoidal. Besarnya arus bolak balik dapat dirumuskan dengan:

Dimana

: Arus maksimum
: Periode

: Waktu
: Fase mula-mula

Adapun besarnya tegangan bolak balik dapat dirumuskan dengan:

Tegangan yang mengalir pada jaringan listrik PLN adalah tegangan

bolak balik sinusoidal sebab tegangan tersebut mudah dihasilkan

dengan cara memutar lilitan atau kumparan dalam medan magnet
dengan kecepatan sudut konstan. Nilai tegangan atau arus pada

masing-masing setengah periode akan saling meniadakan sehingga
tegangan dan arus rata-rata menjadi nol.
