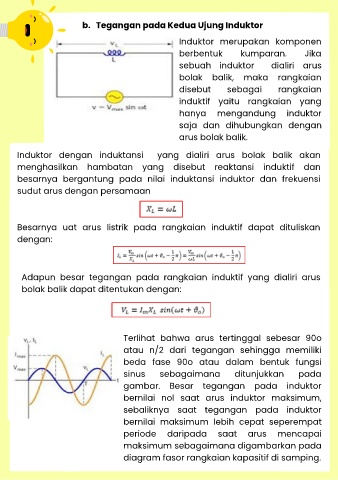

b. Tegangan pada Kedua Ujung Induktor

Induktor merupakan komponen

berbentuk kumparan. Jika
sebuah induktor dialiri arus

bolak balik, maka rangkaian

disebut sebagai rangkaian
induktif yaitu rangkaian yang

hanya mengandung induktor
saja dan dihubungkan dengan

arus bolak balik.

Induktor dengan induktansi yang dialiri arus bolak balik akan
menghasilkan hambatan yang disebut reaktansi induktif dan

besarnya bergantung pada nilai induktansi induktor dan frekuensi

sudut arus dengan persamaan

Besarnya uat arus listrik pada rangkaian induktif dapat dituliskan
dengan:

Adapun besar tegangan pada rangkaian induktif yang dialiri arus
bolak balik dapat ditentukan dengan:

Terlihat bahwa arus tertinggal sebesar 90o

atau n/2 dari tegangan sehingga memiliki
beda fase 90o atau dalam bentuk fungsi

sinus sebagaimana ditunjukkan pada
gambar. Besar tegangan pada induktor

bernilai nol saat arus induktor maksimum,

sebaliknya saat tegangan pada induktor
bernilai maksimum lebih cepat seperempat

periode daripada saat arus mencapai

maksimum sebagaimana digambarkan pada
diagram fasor rangkaian kapasitif di samping.
