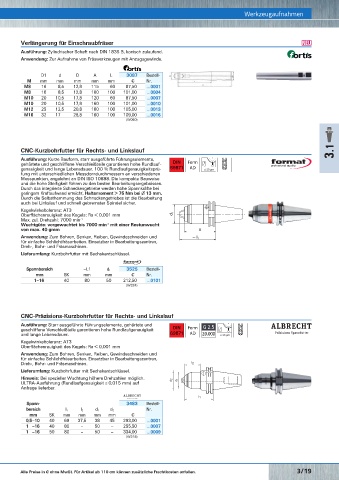

Page 550 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
Präzisions-Zwischenhülse für MK-Schaft mit Anzugsgewinde Verlängerung für Einschraubfräser Werkzeugaufnahmen O
Ausführung: Zylindrischer Schaft nach DIN 1835 B, konisch zulaufend.
Anwendung: Zur Aufnahme von Fräswerkzeugen mit Anzugsgewinde.

D1 d D A L 3087 Bestell-
M mm mm mm mm mm € Nr.
M8 16 8,5 12,8 115 60 87,50 …0001
M8 16 8,5 12,8 160 100 101,00 …0004
M10 20 10,5 17,8 120 60 87,50 …0007
M10 20 10,5 17,8 160 100 101,00 …0010
M12 25 12,5 20,8 160 100 105,00 …0013
3219 Bestell- M16 32 17 28,8 160 100 109,00 …0016
SK 50 (W050)
d 1 l 1 Nr.
MK mm mm €

2 32 60 139,00 …0104

3 40 65 140,00 …0107

4 48 70 145,00 …0110
(W394) CNC-Kurzbohrfutter für Rechts- und Linkslauf 3.1
Zwischenhülse für MK-Schaft mit Anzuggewinde O Ausführung: Kurze Bauform, starr ausgeführte Führungselemente,
gehärtete und geschliffene Verschleißteile garantieren hohe Rundlauf- DIN Form
genauigkeit und lange Lebensdauer. 100 % Rundlaufgenauigkeitsprü- 69871 AD ≤ 30 µm
fung mit unterschiedlichen Messdorndurchmessern an verschiedenen
Messpunkten, angelehnt an DIN ISO 10888. Die kompakte Bauweise
und die hohe Steifigkeit führen zu den besten Bearbeitungsergebnissen.
Durch das integrierte Schneckengetriebe werden hohe Spannkräfte bei
geringem Kraftaufwand erreicht, Haltemoment > 75 Nm bei ∅ 13 mm.
Durch die Selbsthemmung des Schneckengetriebes ist die Bearbeitung
auch bei Linkslauf und schnell gebremster Spindel sicher.
Kegelwinkeltoleranz: AT3
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Max. zul. Drehzahl: 7000 min
-1
Wuchtgüte: vorgewuchtet bis 7000 min mit einer Restunwucht
-1
3067 Bestell- von max. 40 gmm
SK 50
d 1 l 1 Nr. Anwendung: Zum Bohren, Senken, Reiben, Gewindeschneiden und
MK mm mm € für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren,

2 32 60 79,90 …0004 Dreh-, Bohr- und Fräsmaschinen.
3 40 65 79,90 …0007

4 48 70 79,90 …0010 Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.

5 63 100 81,90 …0013

(W050) Spannbereich ~L1 d 1 3525 Bestell-
Spannfutter für Einschraubfräser O mm SK mm mm € Nr.
1– 16 40 80 50 212,50 …0101
(W324)
CNC-Präzisions-Kurzbohrfutter für Rechts- und Linkslauf
Ausführung: Starr ausgeführte Führungselemente, gehärtete und
geschliffene Verschleißteile garantieren hohe Rundlaufgenauigkeit DIN Form
und lange Lebensdauer. 69871 AD ≤ 30 µm
Kegelwinkeltoleranz: AT3
3086 Bestell- Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
l 1 d 1 d 2 d 3 SK 50 Nr. Anwendung: Zum Bohren, Senken, Reiben, Gewindeschneiden und
M mm mm mm mm € für einfache Schlichtfräsarbeiten. Einsetzbar in Bearbeitungszentren,

M12 69 12,5 21 24 122,50 …0001 Dreh-, Bohr- und Fräsmaschinen.

M12 119 12,5 21 33 140,00 …0004 Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.

M12 169 12,5 21 40 153,50 …0007

M16 69 17 29 34 122,50 …0010 Hinweis: Bei spezieller Wuchtung höhere Drehzahlen möglich.
ULTRA- Ausführung (Rundlaufgenauigkeit ≤ 0,015 mm) auf

M16 119 17 29 36 140,00 …0013 Anfrage lieferbar.
M16 169 17 29 42,5 153,50 …0016

(W050)
Spann- 3483 Bestell-
bereich l 1 l 2 d 1 d 2 Nr.
mm SK mm mm mm mm €
0,5– 10 40 69 37,5 38 45 293,00 …0001
1 – 16 40 80 – 50 – 255,50 …0007
1 – 16 50 80 – 50 – 334,00 …0009
(W318)
