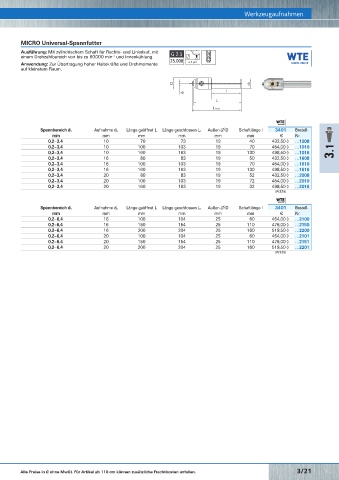

Page 552 - Rubix Werkzeugkatalog 2019-21

MICRO Universal-Spannfutter Werkzeugaufnahmen
Ausführung: Mit zylindrischem Schaft für Rechts- und Linkslauf, mit
einem Drehzahlbereich von bis zu 60000 min und Innenkühlung.
-1
Anwendung: Zur Übertragung hoher Haltekräfte und Drehmomente ≤ 5 µm
auf kleinstem Raum.
D d2
l
d1

L

L1max

Spannbereich d 1 Aufnahme d 2 Länge geöffnet L Länge geschlossen L 1 Außen-∅ D Schaftlänge l 3401 Bestell-
mm mm mm mm mm mm € Nr.
0,2– 3,4 10 70 73 19 40 432,50 ◊ …1008
0,2– 3,4 10 100 103 19 70 454,00 ◊ …1010
0,2– 3,4 10 160 163 19 130 498,50 ◊ …1016 3.1
0,2– 3,4 16 80 83 19 50 432,50 ◊ …1608
0,2– 3,4 16 100 103 19 70 454,00 ◊ …1610
0,2– 3,4 16 160 163 19 130 498,50 ◊ …1616
0,2– 3,4 20 80 83 19 52 432,50 ◊ …2008
0,2– 3,4 20 100 103 19 72 454,00 ◊ …2010
0,2– 3,4 20 160 163 19 32 498,50 ◊ …2016
(W325)

Spannbereich d 1 Aufnahme d 2 Länge geöffnet L Länge geschlossen L 1 Außen-∅ D Schaftlänge l 3401 Bestell-
mm mm mm mm mm mm € Nr.
0,2– 6,4 16 100 104 25 60 454,00 ◊ …2100
0,2– 6,4 16 150 154 25 110 476,00 ◊ …2150
0,2– 6,4 16 200 204 25 160 519,50 ◊ …2200
0,2– 6,4 20 100 104 25 60 454,00 ◊ …2101
0,2– 6,4 20 150 154 25 110 476,00 ◊ …2151
0,2– 6,4 20 200 204 25 160 519,50 ◊ …2201
(W325)

MF Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/21
