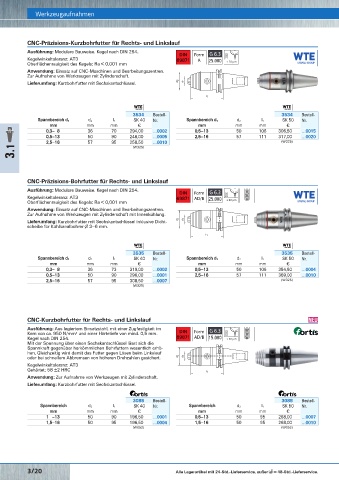

Page 551 - Rubix Werkzeugkatalog 2019-21

Werkzeugaufnahmen
CNC-Präzisions-Kurzbohrfutter für Rechts- und Linkslauf
Ausführung: Modulare Bauweise. Kegel nach DIN 254. DIN Form
Kegelwinkeltoleranz: AT3 69871 A ≤ 20 µm
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Anwendung: Einsatz auf CNC-Maschinen und Bearbeitungszentren.
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.

3534 Bestell- 3534 Bestell-
Spannbereich d 1 d 2 l 1 SK 40 Nr. Spannbereich d 1 d 2 l 1 SK 50 Nr.
mm mm mm € mm mm mm €
0,3– 8 36 70 294,00 …0002 0,5– 13 50 106 306,50 …0015
0,5– 13 50 90 246,00 …0005 2,5– 16 57 111 317,00 …0020
2,5– 16 57 95 258,50 …0010 (W325)
3.1 (W325)

CNC-Präzisions-Bohrfutter für Rechts- und Linkslauf
Ausführung: Modulare Bauweise. Kegel nach DIN 254.
DIN Form
Kegelwinkeltoleranz: AT3 69871 AD/B ≤ 20 µm
Oberflächenrauigkeit des Kegels: Ra < 0,001 mm
Anwendung: Einsatz auf CNC-Maschinen und Bearbeitungszentren.
Zur Aufnahme von Werkzeugen mit Zylinderschaft mit Innenkühlung.
Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel inklusive Dicht-
scheibe für Kühlkanalbohrer ∅ 3–6 mm.

3535 Bestell- 3535 Bestell-
Spannbereich d 1 d 2 l 1 SK 40 Nr. Spannbereich d 1 d 2 l 1 SK 50 Nr.
mm mm mm € mm mm mm €
0,3– 8 36 73 319,00 …0002 0,5– 13 50 106 354,50 …0004
0,5– 13 50 90 296,00 …0001 2,5– 16 57 111 369,00 …0010
2,5– 16 57 95 308,50 …0007 (W325)
(W325)

CNC-Kurzbohrfutter für Rechts- und Linkslauf O
Ausführung: Aus legiertem Einsatzstahl, mit einer Zugfestigkeit im
Kern von ca. 950 N/mm und einer Härtetiefe von mind. 0,5 mm. DIN Form
2
Kegel nach DIN 254. 69871 AD/B ≤ 30 µm
Mit der Spannung über einen Sechskantschlüssel lässt sich die
Spannkraft gegenüber herkömmlichen Bohrfuttern wesentlich erhö-
hen. Gleichzeitig wird damit das Futter gegen Lösen beim Linkslauf
oder bei schnellem Abbremsen von höheren Drehzahlen gesichert.
Kegelwinkeltoleranz: AT3
Gehärtet: 58 ±2 HRC

Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Lieferumfang: Kurzbohrfutter mit Sechskantschlüssel.

3088 Bestell- 3088 Bestell-
Spannbereich d 2 l 1 SK 40 Nr. Spannbereich d 2 l 1 SK 50 Nr.
mm mm mm € mm mm mm €
1 – 13 50 90 196,50 …0001 0,5– 13 50 95 268,00 …0007
1,5– 16 50 95 196,50 …0004 1,5– 16 50 95 268,00 …0010
(W052) (W052)

3/20 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. MF
