Spannhülsen Ausführung: Höchste Spannkraft durch integriertes Schnecken-
Präzisions-Spannfutter APC Werkzeugaufnahmen

getriebe. Extrem hohe Schwingungsdämpfung. Schneller Werk-
zeugwechsel erfolgt seitlich durch Sechskantschlüssel. Wartungs-
frei, abgedichtet gegen Kühlmittel und Verschmutzung. Extrem
mit Pin-Lock Anwendung: Für Schwerzerspanung sowie HSC- und HPC-Bear-
hohe Schwingungsdämpfung.
beitung. Zum Spannen von Zylinderschäften nach DIN 1835 A, B
und DIN 6535 HA, HB sowie HE bis D = 20 mm.

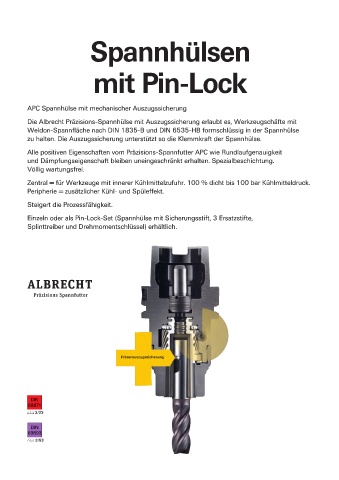

APC Spannhülse mit mechanischer Auszugssicherung

Die Albrecht Präzisions-Spannhülse mit Auszugssicherung erlaubt es, Werkzeugschäfte mit
Weldon-Spannfläche nach DIN 1835-B und DIN 6535-HB formschlüssig in der Spann hülse Spann- 3223 Bestell-
L2
D1
L1
L3
D2
A
zu halten. Die Auszugssicherung unterstützt so die Klemmkraft der Spannhülse. bereich mm mm mm mm mm mm SK 40 Nr.
mm
€
2– 20 63 50 40 20 28 43 307,50 …0020
Alle positiven Eigenschaften vom Präzisions-Spannfutter APC wie Rundlaufgenauigkeit 16– 32 102 – 63 83 – – 377,50 …0025
und Dämpfungseigenschaft bleiben uneingeschränkt erhalten. Spezialbeschichtung. (W318)
Völlig wartungsfrei. Spannhülse für Präzisions-Spannfutter APC
Zentral = für Werkzeuge mit innerer Kühlmittelzufuhr. 100 % dicht bis 100 bar Kühlmitteldruck. Ausführung: Sehr beständige Spezialbeschichtung. Integrierter, von
vorne und hinten einstellbarer Längenanschlag. Kühlmittelzufuhr
Peripherie = zusätzlicher Kühl- und Spüleffekt. erfolgt über den Längenanschlag.
Anwendung: Zum schnellen und einfachen Wechsel der Spannhülsen
Steigert die Prozessfähigkeit. und Werkzeuge.
Sonderseite 3227
Einzeln oder als Pin-Lock-Set (Spannhülse mit Sicherungsstift, 3 Ersatzstifte, 3228
Splinttreiber und Drehmomentschlüssel) erhältlich.
Spann-∅ 3227 Bestell-
mm € Nr.
3 89,90 …2003
4 89,90 …2004
6 89,90 …2006
8 89,90 …2008
10 89,90 …2010
12 89,90 …2012
14 89,90 …2014
16 89,90 …2016
20 89,90 …2020
(W318)

Spannhülsen Pin-Lock für Präzisions-Spannfutter APC
Ausführung: Sehr beständige Spezialbeschichtung, wartungsfrei.
Einfache mechanische Auszugssicherung in Verbindung mit Weldon-
schäften.
Anwendung: Mechanische Auszugssicherung in Verbindung mit
Weldonschaft nach DIN 6535 HB und DIN 1835 B. Der Pin verhindert
das Herausziehen der Fräser. Für Werkzeuge mit innerer Kühlmittel-
zufuhr, mit zusätzlichem Spüleffekt.
Fräserauszugssicherung
Lieferumfang: Spannhülse, 3 Pins und
Splintentreiber-Montagewerkzeug.

DIN
69871 3227 Bestell-
Spann-∅ APC20 Nr.
Ç 3/23
mm €
6 157,00 …1106
DIN 8 157,00 …1108
69893 10 157,00 …1110
12 157,00 …1112
Ç 3/53
16 157,00 …1116
20 157,00 …1120
(W318)
