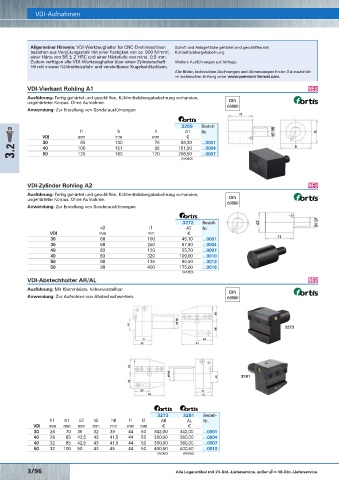

Page 627 - Rubix Werkzeugkatalog 2019-21

VDI-Aufnahmen
VDI-Radial-Werkzeughalter VDI-Aufnahmen O
Allgemeiner Hinweis: VDI-Werkzeughalter für CNC-Drehmaschinen Schaft und Anlagefläche gehärtet und geschliffen mit
bestehen aus Vergütungsstahl mit einer Festigkeit von ca. 900 N/mm , Kühlmittelübergabebohrung. Form B1 Rechts O
2
einer Härte von 56 ± 2 HRC und einer Härtetiefe von mind. 0,5 mm.
Zudem verfügen alle VDI-Werkzeughalter über einen Zylinderschaft Weitere Ausführungen auf Anfrage. Ausführung: Radial­Werkzeughalter rechts, kurz. Schaft und Anlagefläche gehärtet
h6 mit innerer Kühlmittelzufuhr und verstellbaren Kugelschlitzdüsen. und geschliffen, Kühlmittelübergabebohrung.
Alle Bilder, technischen Zeichnungen und Abmessungen finden Sie zusätzlich
im technischen Anhang unter www.premium-format.com. Anwendung: Für die Außenbearbeitung.
VDI-Vierkant Rohling A1 O
3283 Bestell­
Ausführung: Fertig gehärtet und geschliffen, Kühlmittelübergabebohrung vorhanden, h1 b1 b2 b3 h5 h6 l1 l2 B1 Nr.
ungehärteter Korpus. Ohne Aufnahme. DIN
69880 VDI mm mm mm mm mm mm mm mm €
Anwendung: Zur Erstellung von Sonderausführungen. 30 20/16 70 35 10 28 38 22 40 75,40 …0001
40 25/20 85 42,5 12,5 32,5 48 22 44 87,40 …0004
50 32/25 100 50 16 35 60 30 55 122,00 …0007
3269 Bestell­ (W060)
l1 b h A1 Nr.
VDI mm mm mm €
30 85 130 76 88,30 …0001
3.2 40 100 151 96 161,50 …0004
125
50
208,50
…0007
160
120
(W060)

Form B2 Links O
Ausführung: Radial­Werkzeughalter links, kurz. Schaft und Anlagefläche gehärtet
und geschliffen, Kühlmittelübergabebohrung.
Anwendung: Für die Außenbearbeitung.
VDI-Zylinder Rohling A2 O
Ausführung: Fertig gehärtet und geschliffen, Kühlmittelübergabebohrung vorhanden,
DIN
ungehärteter Korpus. Ohne Aufnahme. 69880 3285 Bestell­
Anwendung: Zur Erstellung von Sonderausführungen. h1 b1 b2 b3 h5 h6 l1 l2 B2 Nr.
VDI mm mm mm mm mm mm mm mm €
30 20/16 70 35 10 28 38 22 40 71,20 …0001
3272 Bestell­ 40 25/20 85 42,5 12,5 32,5 48 22 44 85,70 …0004
d2 l1 A2 Nr. 50 32/25 100 50 16 35 60 30 55 120,50 …0007
VDI mm mm € (W060)
30 68 100 45,10 …0001
30 68 240 67,90 …0004
40 83 120 55,70 …0007
40 83 320 109,00 …0010
50 98 135 96,50 …0013
50 98 400 175,00 …0016
(W060) Form B3 Rechts Überkopf O
VDI-Abstechhalter AR/AL O Ausführung: Radial­Werkzeughalter rechts, Überkopf, kurz. Schaft und
Anlagefläche gehärtet und geschliffen, Kühlmittelübergabebohrung.
Ausführung: Mit Klemmleiste, höhenverstellbar.
DIN Anwendung: Für die Außenbearbeitung.
Anwendung: Zur Aufnahme von Abstechschwertern. 69880
3287 Bestell­
h1 b1 b2 b3 h6 h7 l1 l2 B3 Nr.
VDI mm mm mm mm mm mm mm mm €
30 20/16 70 35 10 35 38 40 22 75,00 …0001
3273 40 25/20 85 42,5 12,5 42,5 48 44 22 86,40 …0004

50 32/25 100 50 16 50 60 55 30 120,00 …0007
(W060)

3281

Form B4 Links Überkopf O
Ausführung: Radial­Werkzeughalter links, Überkopf, kurz. Schaft und Anlagefläche
gehärtet und geschliffen, Kühlmittelübergabebohrung.
Anwendung: Für die Außenbearbeitung.
3273 3281 Bestell­
h1 b1 b2 h5 h6 l1 l2 AR AL Nr. 3289 Bestell­
VDI mm mm mm mm mm mm mm € € h1 b1 b2 b3 h5 h6 l1 l2 B4 Nr.
30 26 70 35 32 39 44 50 342,00 342,00 …0001 VDI mm mm mm mm mm mm mm mm €

40 26 85 42,5 43 41,5 44 50 360,00 360,00 …0004 30 20/16 70 35 10 35 38 40 22 73,50 …0001

40 32 85 42,5 43 41,5 44 50 360,00 360,00 …0007 40 25/20 85 42,5 12,5 42,5 48 44 22 88,10 …0004
50 32 100 50 43 45 44 50 400,50 400,50 …0010 50 32/25 100 35 16 50 60 55 30 122,00 …0007

(W060) (W060) (W060)
3/96 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/97
