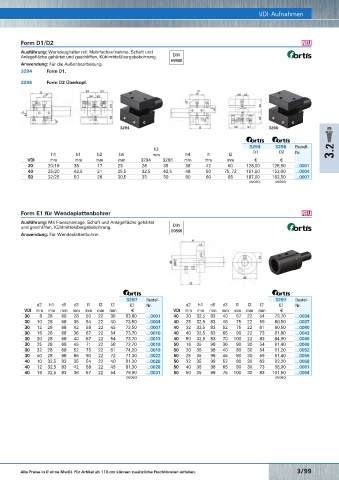

Page 630 - Rubix Werkzeugkatalog 2019-21

VDI-Aufnahmen
VDI-Axial-Werkzeughalter O Form D1/D2 VDI-Aufnahmen O
Form C1 Rechts O Ausführung: Werkzeughalter mit Mehrfachaufnahme. Schaft und DIN
Anlagefläche gehärtet und geschliffen, Kühlmittelübergabebohrung. 69880
Anwendung: Für die Außenbearbeitung.
3294 Form D1.

3296 Form D2 Überkopf.

3294 3296

3294 3296 Bestell­
h3 3.2
h1 b1 b2 b4 mm h4 l1 l2 D1 D2 Nr.
VDI mm mm mm mm 3294 3296 mm mm mm € €

30 20/16 35 17 23 28 35 38 42 60 128,00 126,50 …0001

Form C2 Links O 40 25/20 42,5 21 25,5 32,5 42,5 48 50 75, 72 151,50 152,00 …0004
50 32/25 50 26 30,5 35 50 60 60 85 187,00 182,50 …0007

(W060) (W060)

Form E1 für Wendeplattenbohrer O
Ausführung: Mit Flanschanlage. Schaft und Anlagefläche gehärtet
und geschliffen, Kühlmittelübergabebohrung. DIN
69880
Anwendung: Für Wendeplattenbohrer.

Form C3 Rechts Überkopf O

3297 Bestell­ 3297 Bestell­
d2 h1 d6 d3 l1 l3 l2 E1 Nr. d2 h1 d6 d3 l1 l3 l2 E1 Nr.

VDI mm mm mm mm mm mm mm € VDI mm mm mm mm mm mm mm €

30 8 28 68 28 50 22 36 83,80 …0001 40 20 32,5 83 40 67 22 54 79,70 …0034
30 10 28 68 35 54 22 40 73,50 …0004 40 25 32,5 83 45 75 22 59 80,50 …0037
30 12 28 68 42 59 22 45 73,50 …0007 40 32 32,5 83 52 75 22 61 80,50 …0040
30 16 28 68 36 67 22 54 73,70 …0010 40 40 32,5 83 65 90 22 73 81,80 …0043
30 20 28 68 40 67 22 54 73,70 …0013 40 50 32,5 83 70 100 22 83 84,90 …0046
30 25 28 68 45 71 22 58 73,70 …0016 50 16 35 98 36 80 30 54 91,40 …0049
30 32 28 68 52 75 22 61 74,20 …0019 50 20 35 98 40 80 30 54 91,20 …0052
30 40 28 68 65 90 22 72 71,30 …0022 50 25 35 98 45 80 30 59 91,40 …0055
40 10 32,5 83 35 54 22 40 81,30 …0025 50 32 35 98 52 80 30 63 93,20 …0058
40 12 32,5 83 42 58 22 45 81,30 …0028 50 40 35 98 65 90 30 73 96,90 …0061
Form C4 Links Überkopf O 40 16 32,5 83 36 67 22 54 79,90 …0031 50 50 35 98 75 100 30 83 101,50 …0064
(W060) (W060)

3/98 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/99
