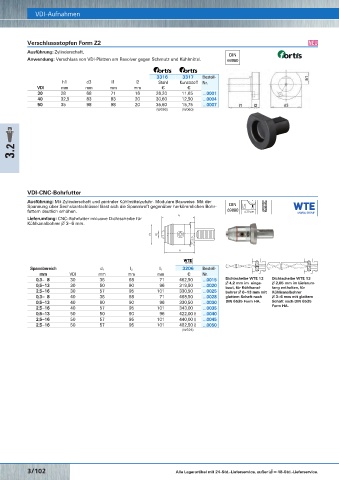

Page 633 - Rubix Werkzeugkatalog 2019-21

VDI-Aufnahmen
Verschlussstopfen Form Z2 O
Ausführung: Zylinderschaft.
DIN
Anwendung: Verschluss von VDI-Plätzen am Revolver gegen Schmutz und Kühlmittel. 69880

3316 3317 Bestell-
h1 d3 l1 l2 Stahl Kunststoff Nr.
VDI mm mm mm mm € €
30 28 68 71 16 26,20 11,65 …0001
40 32,5 83 83 20 30,60 12,50 …0004
50 35 98 98 20 35,60 15,75 …0007
(W060) (W060)

3.2

VDI-CNC-Bohrfutter
Ausführung: Mit Zylinderschaft und zentraler Kühlmittelzufuhr. Modulare Bauweise. Mit der
Spannung über Sechskantschlüssel lässt sich die Spannkraft gegenüber herkömmlichen Bohr- DIN
futtern deutlich erhöhen. 69880 ≤ 20 µm
Lieferumfang: CNC-Bohrfutter inklusive Dichtscheibe für
Kühlkanalbohrer ∅ 3–6 mm.

Spannbereich d 1 l 2 l 1 3206 Bestell-
mm VDI mm mm mm € Nr.
0,3– 8 30 36 68 71 462,50 …0015 Dichtscheibe WTE 13 Dichtscheibe WTE 13
0,5– 13 30 50 90 96 319,50 …0020 ∅ 4,2 mm im einge- ∅ 2,05 mm im Lieferum-
baut, für Kühlkanal-
fang enthalten, für
2,5– 16 30 57 95 101 330,50 …0025 bohrer ∅ 6–13 mm mit Kühlkanal bohrer
0,3– 8 40 36 68 71 468,50 …0028 glattem Schaft nach ∅ 3–6 mm mit glattem
0,5– 13 40 60 90 96 330,50 …0030 DIN 6535 Form HA. Schaft nach DIN 6535
2,5– 16 40 57 95 101 343,00 …0035 Form HA.

0,5– 13 50 50 90 96 422,00 ◊ …0040
2,5– 16 50 57 95 101 440,00 ◊ …0045
2,5– 16 50 57 95 101 482,50 ◊ …0050
(W325)

3/102 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice.
