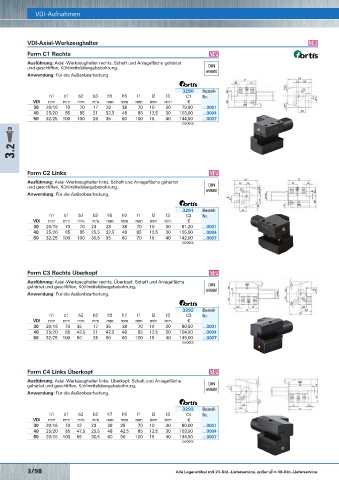

Page 629 - Rubix Werkzeugkatalog 2019-21

VDI-Aufnahmen
VDI-Axial-Werkzeughalter O Form D1/D2 VDI-Aufnahmen O
Form C1 Rechts O Ausführung: Werkzeughalter mit Mehrfachaufnahme. Schaft und
Anlagefläche gehärtet und geschliffen, Kühlmittelübergabebohrung.
Ausführung: Axial­Werkzeughalter rechts. Schaft und Anlagefläche gehärtet Anwendung: Für die Außenbearbeitung.
und geschliffen, Kühlmittelübergabebohrung. DIN
69880 3294
Anwendung: Für die Außenbearbeitung.

3296

3290 Bestell­
h1 b1 b2 b3 h5 h6 l1 l2 l3 C1 Nr.
VDI mm mm mm mm mm mm mm mm mm €
30 20/16 70 70 17 28 38 70 10 30 79,90 …0001
40 25/20 85 85 21 32,5 48 85 12,5 30 103,00 …0004
50 32/25 100 100 26 35 60 100 16 40 144,50 …0007
(W060)

3.2 h1 b1 b2 b4 mm h4 l1 l2 3294 3296 Bestell­
h3
D1
D2
Nr.
VDI mm mm mm mm 3294 3296 mm mm mm € €
30 20/16 35 17 23 28 35 38 42 60 128,00 126,50 …0001

Form C2 Links O 40 25/20 42,5 21 25,5 32,5 42,5 48 50 75, 72 151,50 152,00 …0004
50 32/25 50 26 30,5 35 50 60 60 85 187,00 182,50 …0007

Ausführung: Axial­Werkzeughalter links. Schaft und Anlagefläche gehärtet (W060) (W060)
DIN
und geschliffen, Kühlmittelübergabebohrung. 69880
Anwendung: Für die Außenbearbeitung.
3291 Bestell­
h1 b1 b2 b3 h5 h6 l1 l2 l3 C2 Nr. Form E1 für Wendeplattenbohrer O
VDI mm mm mm mm mm mm mm mm mm € Ausführung: Mit Flanschanlage. Schaft und Anlagefläche gehärtet
30 20/16 70 70 23 28 38 70 10 30 81,20 …0001 und geschliffen, Kühlmittelübergabebohrung.
40 25/20 85 85 25,5 32,5 48 85 12,5 30 105,00 …0004 Anwendung: Für Wendeplattenbohrer.
50 32/25 100 100 30,5 35 60 70 16 40 142,00 …0007
(W060)

Form C3 Rechts Überkopf O
Ausführung: Axial­Werkzeughalter rechts, Überkopf. Schaft und Anlagefläche
DIN
gehärtet und geschliffen, Kühlmittelübergabebohrung. 69880
Anwendung: Für die Außenbearbeitung.
3297 Bestell­
d2 h1 d6 d3 l1 l3 l2 E1 Nr.
3292 Bestell­ VDI mm mm mm mm mm mm mm €

h1 b1 b2 b3 h6 h7 l1 l2 l3 C3 Nr. 30 8 28 68 28 50 22 36 83,80 …0001
VDI mm mm mm mm mm mm mm mm mm € 30 10 28 68 35 54 22 40 73,50 …0004
30 20/16 70 35 17 35 38 70 10 30 80,50 …0001 30 12 28 68 42 59 22 45 73,50 …0007
40 25/20 85 42,5 21 42,5 48 85 12,5 30 104,50 …0004 30 16 28 68 36 67 22 54 73,70 …0010
50 32/25 100 50 26 50 60 100 16 40 145,00 …0007 30 20 28 68 40 67 22 54 73,70 …0013
(W060) 30 25 28 68 45 71 22 58 73,70 …0016
30 32 28 68 52 75 22 61 74,20 …0019
30 40 28 68 65 90 22 72 71,30 …0022
40 10 32,5 83 35 54 22 40 81,30 …0025
40 12 32,5 83 42 58 22 45 81,30 …0028
Form C4 Links Überkopf O 40 16 32,5 83 36 67 22 54 79,90 …0031
(W060)
Ausführung: Axial­Werkzeughalter links, Überkopf. Schaft und Anlagefläche DIN
gehärtet und geschliffen, Kühlmittelübergabebohrung.
69880
Anwendung: Für die Außenbearbeitung.

3293 Bestell­
h1 b1 b2 b3 h7 h6 l1 l2 l3 C4 Nr.
VDI mm mm mm mm mm mm mm mm mm €
30 20/16 70 42 23 38 35 70 10 30 80,00 …0001
40 25/20 85 47,5 25,5 48 42,5 85 12,5 30 103,50 …0004
50 20/16 100 55 30,5 60 50 100 16 40 144,50 …0007
(W060)

3/98 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. 3/99
