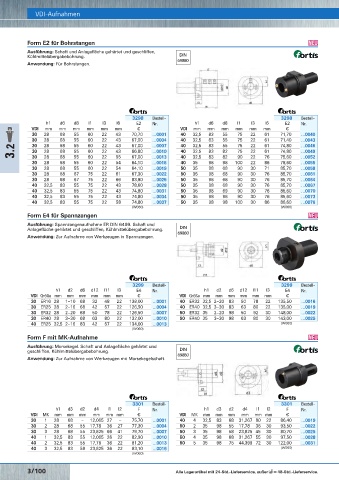

Page 631 - Rubix Werkzeugkatalog 2019-21

VDI-Aufnahmen
Form E2 für Bohrstangen O
Ausführung: Schaft und Anlagefläche gehärtet und geschliffen,
DIN
Kühlmittelübergabebohrung. 69880
Anwendung: Für Bohrstangen.

3298 Bestell­ 3298 Bestell­
h1 d6 d8 l1 l3 l6 E2 Nr. h1 d6 d8 l1 l3 l6 E2 Nr.
VDI mm mm mm mm mm mm € VDI mm mm mm mm mm mm €
30 28 68 55 60 22 43 70,70 …0001 40 32,5 83 55 75 22 61 71,70 …0040
30 28 68 55 60 22 43 67,00 …0004 40 32,5 83 55 75 22 61 71,40 …0043
3.2 30 28 68 55 60 22 43 67,00 …0007 40 32,5 83 55 75 22 61 74,80 …0046
…0010
40
30
55
68
28
60
66,80
43
22
22
75
82
…0049
74,80
61
83
32,5
76
32,5
55
68
28
…0052
75,60
40
82
90
67,00
83
55
22
60
…0013
22
30
30 28 68 55 60 22 54 64,10 …0016 40 35 98 98 100 22 86 78,60 …0055
30 28 68 55 60 22 54 64,10 …0019 50 35 98 68 90 30 71 85,70 …0058
30 28 68 67 75 22 61 67,30 …0022 50 35 98 68 90 30 76 85,70 …0061
30 28 68 67 75 22 66 83,90 …0025 50 35 98 68 90 30 76 85,70 …0064
40 32,5 83 55 75 22 43 78,60 …0028 50 35 98 68 90 30 76 85,70 …0067
40 32,5 83 55 75 22 43 74,80 …0031 50 35 98 69 90 30 76 85,60 …0070
40 32,5 83 55 75 22 43 74,80 …0034 50 35 98 98 90 30 76 85,60 …0073
40 32,5 83 55 75 22 58 74,80 …0037 50 35 98 98 100 30 86 86,60 …0076
(W060) (W060)
Form E4 für Spannzangen O
Ausführung: Spannzangenaufnahme ER DIN 6499. Schaft und
Anlagefläche gehärtet und geschliffen, Kühlmittelübergabebohrung. DIN
69880
Anwendung: Zur Aufnahme von Werkzeugen in Spannzangen.
3299 Bestell­ 3299 Bestell­
h1 d2 d6 d12 l11 l3 E4 Nr. h1 d2 d6 d12 l11 l3 E4 Nr.

VDI Größe mm mm mm mm mm mm € VDI Größe mm mm mm mm mm mm €

30 ER16 28 1– 10 68 32 48 22 138,00 …0001 40 ER32 32,5 2– 20 83 50 78 22 135,50 …0016
30 ER25 28 2– 16 68 42 57 22 126,50 …0004 40 ER40 32,5 3– 30 83 63 80 22 135,00 …0019
30 ER32 28 2– 20 68 50 78 22 126,50 …0007 50 ER32 35 2– 20 98 50 92 30 148,00 …0022
30 ER40 28 3– 30 68 63 80 22 132,00 …0010 50 ER40 35 3– 30 98 63 80 30 143,00 …0025
40 ER25 32,5 2– 16 83 42 57 22 134,00 …0013 (W060)
(W060)
Form F mit MK-Aufnahme O
Ausführung: Morsekegel. Schaft und Anlagefläche gehärtet und
geschliffen, Kühlmittelübergabebohrung. DIN
69880
Anwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft.
3301 Bestell­ 3301 Bestell­
h1 d3 d2 d4 l1 l2 F Nr. h1 d3 d2 d4 l1 l2 F Nr.

VDI MK mm mm mm mm mm mm € VDI MK mm mm mm mm mm mm €

30 1 28 68 – 12,065 27 – 75,70 …0001 40 4 32,5 83 68 31,267 80 22 86,40 …0019
30 2 28 68 55 17,78 36 27 77,30 …0004 50 2 35 98 55 17,78 36 30 93,50 …0022
30 3 28 68 55 23,825 66 41 79,70 …0007 50 3 35 98 58 23,825 45 30 80,70 …0025
40 1 32,5 83 55 12,065 26 22 82,90 …0010 50 4 35 98 68 31,267 55 30 97,50 …0028
40 2 32,5 83 55 17,78 36 22 81,20 …0013 50 5 35 98 75 44,399 72 30 122,00 …0031
40 3 32,5 83 58 23,825 36 22 83,10 …0016 (W060)
(W060)
3/100 Alle Lagerartikel mit 24-Std.-Lieferservice, außer ÅÄ = 48-Std.-Lieferservice. Alle Preise in € ohne MwSt. Für Artikel ab 110 cm können zusätzliche Frachtkosten anfallen. MF
