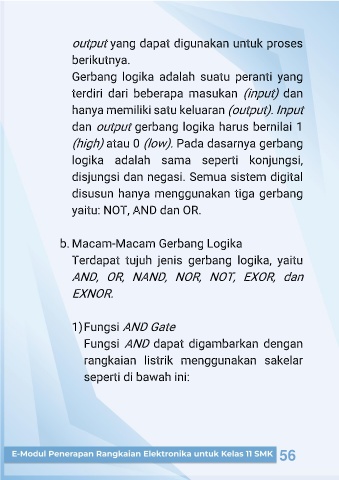

Page 66 - E-Modul Penerapan Rangkaian Elektronika

output
yang dapat digunakan untuk proses

berikutnya.

Gerbang logika adalah suatu peranti yang

terdiri dari beberapa masukan (input) dan

Input
hanya memiliki satu keluaran (output).

gerbang logika harus bernilai 1
dan output

Pada dasarnya gerbang
(high) atau 0 (low).

logika adalah sama seperti konjungsi,

disjungsi dan negasi. Semua sistem digital

disusun hanya menggunakan tiga gerbang

yaitu: NOT, AND dan OR.

b. Macam-Macam Gerbang Logika

Terdapat tujuh jenis gerbang logika, yaitu

AND, OR, NAND, NOR, NOT, EXOR, dan

EXNOR.

1) Fungsi AND Gate

Fungsi AND dapat digambarkan dengan

rangkaian listrik menggunakan sakelar

seperti di bawah ini:
