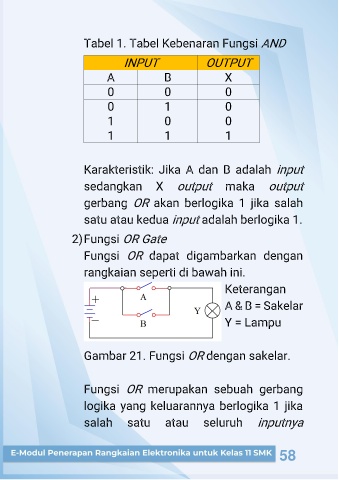

Tabel 1. Tabel Kebenaran Fungsi AND
INPUT OUTPUT
A B X
0 0 0
0 1 0
1 0 0
1 1 1
Karakteristik: Jika A dan B adalah input
maka output
sedangkan X output
gerbang OR akan berlogika 1 jika salah
adalah berlogika 1.
satu atau kedua input
2) Fungsi OR Gate
Fungsi OR dapat digambarkan dengan
rangkaian seperti di bawah ini.
Keterangan
A & B = Sakelar
Y = Lampu
Gambar 21. Fungsi OR
dengan sakelar.
Fungsi OR merupakan sebuah gerbang
logika yang keluarannya berlogika 1 jika
salah satu atau seluruh inputnya
