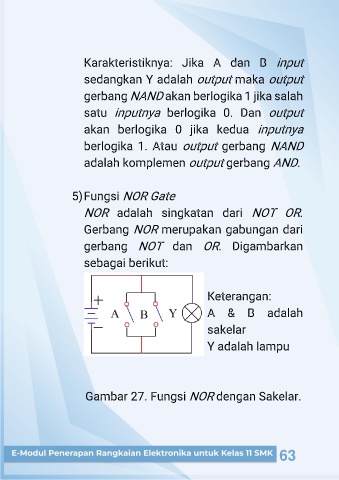

Page 73 - E-Modul Penerapan Rangkaian Elektronika

Karakteristiknya: Jika A dan B input

sedangkan Y adalah output
maka output

akan berlogika 1 jika salah
gerbang NAND

satu inputnya berlogika 0. Dan output

akan berlogika 0 jika kedua inputnya

berlogika 1. Atau output gerbang NAND

adalah komplemen output .
gerbang AND

Gate
5) Fungsi NOR

NOR adalah singkatan dari NOT OR.

Gerbang NOR
merupakan gabungan dari

gerbang NOT dan OR. Digambarkan

sebagai berikut:

Keterangan:

A & B adalah

sakelar

Y adalah lampu

dengan Sakelar.
Gambar 27. Fungsi NOR
