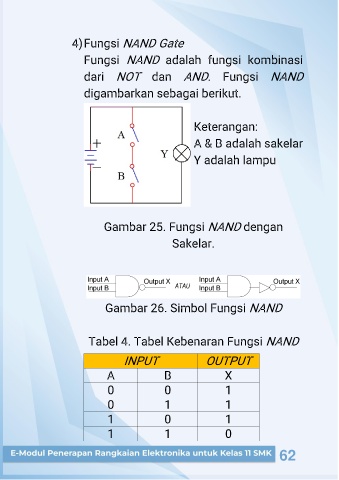

4) Fungsi NAND
Gate
Fungsi NAND adalah fungsi kombinasi
dari NOT dan AND. Fungsi NAND
digambarkan sebagai berikut.
Keterangan:
A & B adalah sakelar
Y adalah lampu
Gambar 25. Fungsi NAND
dengan
Sakelar.
Gambar 26. Simbol Fungsi NAND
Tabel 4. Tabel Kebenaran Fungsi NAND
INPUT OUTPUT
A B X
0 0 1
0 1 1
1 0 1
1 1 0
