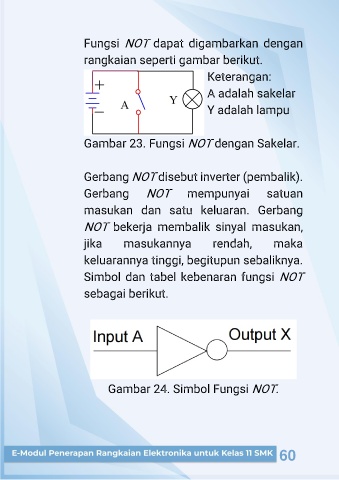

Fungsi NOT dapat digambarkan dengan
rangkaian seperti gambar berikut.
Keterangan:
A adalah sakelar
Y adalah lampu
dengan Sakelar.
Gambar 23. Fungsi NOT
disebut inverter (pembalik).
Gerbang NOT
Gerbang NOT mempunyai satuan
masukan dan satu keluaran. Gerbang
NOT bekerja membalik sinyal masukan,
jika masukannya rendah, maka
keluarannya tinggi, begitupun sebaliknya.
Simbol dan tabel kebenaran fungsi NOT
sebagai berikut.
.
Gambar 24. Simbol Fungsi NOT
