berlogika 1. Masukan (input)
pada

gerbang OR adalah A dan B. Keluaran

(output) adalah Y.
pada gerbang OR

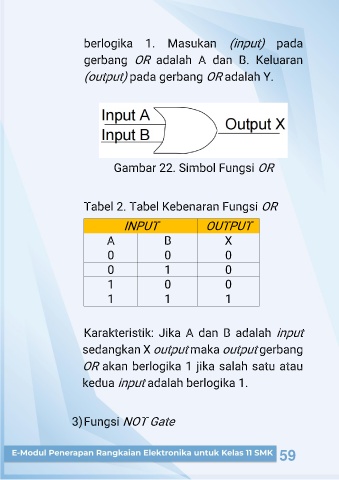

Gambar 22. Simbol Fungsi OR

Tabel 2. Tabel Kebenaran Fungsi OR

INPUT OUTPUT

A B X

0 0 0

0 1 0

1 0 0

1 1 1

Karakteristik: Jika A dan B adalah input

maka output
sedangkan X output gerbang

OR akan berlogika 1 jika salah satu atau

adalah berlogika 1.
kedua input

3) Fungsi NOT
Gate
