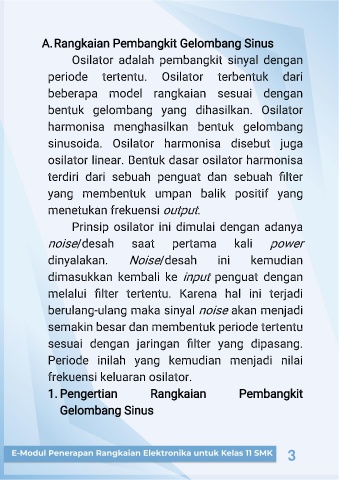

A. Rangkaian Pembangkit Gelombang Sinus

Osilator adalah pembangkit sinyal dengan

periode tertentu. Osilator terbentuk dari

beberapa model rangkaian sesuai dengan

bentuk gelombang yang dihasilkan. Osilator

harmonisa menghasilkan bentuk gelombang

sinusoida. Osilator harmonisa disebut juga

osilator linear. Bentuk dasar osilator harmonisa

terdiri dari sebuah penguat dan sebuah filter

yang membentuk umpan balik positif yang

.
menetukan frekuensi output

Prinsip osilator ini dimulai dengan adanya

noise/desah saat pertama kali power

dinyalakan. Noise/desah ini kemudian

dimasukkan kembali ke input penguat dengan

melalui filter tertentu. Karena hal ini terjadi

berulang-ulang maka sinyal noise akan menjadi

semakin besar dan membentuk periode tertentu

sesuai dengan jaringan filter yang dipasang.

Periode inilah yang kemudian menjadi nilai

frekuensi keluaran osilator.

1. Pengertian Rangkaian Pembangkit

Gelombang Sinus
