Rangkaian pembangkit gelombang sinus

(sinewave oscillator) merupakan rangkaian

elektronik yang berfungsi untuk menghasilkan

sinyal dengan bentuk gelombang sinus

berfrekuensi tertentu. Rangkaian osilator tipe

Bridge
Wien dibangun oleh dua buah

transistor NPN. Rangkaian pembangkit

gelombang sinus ini merupakan pembangkit

gelombang sinus dengan range frekuensi

audio. Rangkaian pembangkit gelombang

sinus dipergunakan untuk melakukan tes

rangkaian penguat audio atau dalam

percobaan modulasi sinyal audio. Adapun

skema rangkaian untuk membuat rangkaian

pembangkit gelombang sinus sebagai berikut.

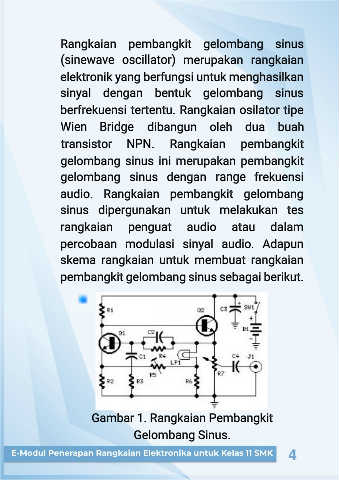

Gambar 1. Rangkaian Pembangkit

Gelombang Sinus.
