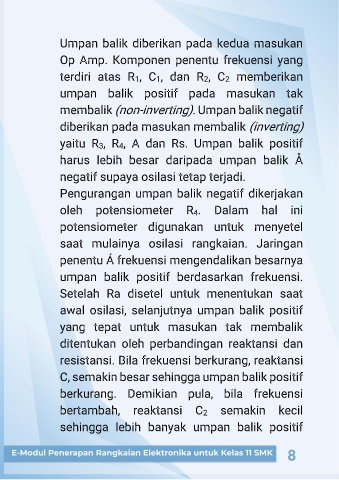

Umpan balik diberikan pada kedua masukan

Op Amp. Komponen penentu frekuensi yang

2
terdiri atas R 1, C 1, dan R 2, C memberikan

umpan balik positif pada masukan tak

Umpan balik negatif
membalik (non-inverting).

diberikan pada masukan membalik (inverting)

yaitu R 3, R 4, A dan Rs. Umpan balik positif

harus lebih besar daripada umpan balik Å

negatif supaya osilasi tetap terjadi.

Pengurangan umpan balik negatif dikerjakan

oleh potensiometer R 4. Dalam hal ini

potensiometer digunakan untuk menyetel

saat mulainya osilasi rangkaian. Jaringan

penentu Á frekuensi mengendalikan besarnya

umpan balik positif berdasarkan frekuensi.

Setelah Ra disetel untuk menentukan saat

awal osilasi, selanjutnya umpan balik positif

yang tepat untuk masukan tak membalik

ditentukan oleh perbandingan reaktansi dan

resistansi. Bila frekuensi berkurang, reaktansi

C, semakin besar sehingga umpan balik positif

berkurang. Demikian pula, bila frekuensi

bertambah, reaktansi C 2 semakin kecil

sehingga lebih banyak umpan balik positif
