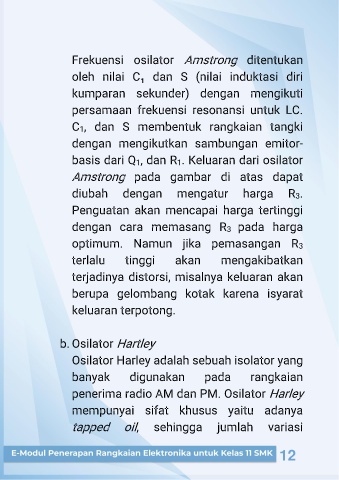

Frekuensi osilator Amstrong ditentukan

oleh nilai C₁ dan S (nilai induktasi diri

kumparan sekunder) dengan mengikuti

persamaan frekuensi resonansi untuk LC.

C 1, dan S membentuk rangkaian tangki

dengan mengikutkan sambungan emitor-

basis dari Q 1, dan R 1. Keluaran dari osilator

Amstrong pada gambar di atas dapat

diubah dengan mengatur harga R 3.

Penguatan akan mencapai harga tertinggi

dengan cara memasang R pada harga
3

optimum. Namun jika pemasangan R 3

terlalu tinggi akan mengakibatkan

terjadinya distorsi, misalnya keluaran akan

berupa gelombang kotak karena isyarat

keluaran terpotong.

b. Osilator Hartley

Osilator Harley adalah sebuah isolator yang

banyak digunakan pada rangkaian

penerima radio AM dan PM. Osilator Harley

mempunyai sifat khusus yaitu adanya

tapped
oil, sehingga jumlah variasi
