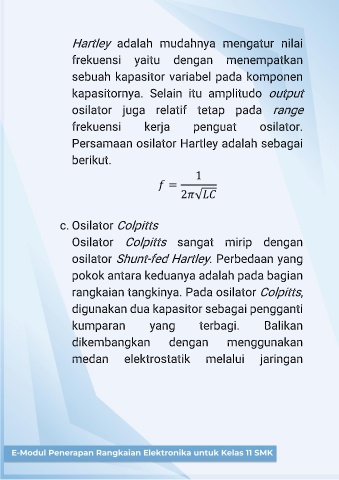

Hartley adalah mudahnya mengatur nilai

frekuensi yaitu dengan menempatkan

sebuah kapasitor variabel pada komponen

kapasitornya. Selain itu amplitudo output

osilator juga relatif tetap pada range

frekuensi kerja penguat osilator.

Persamaan osilator Hartley adalah sebagai

berikut.

1

=

2 √

c. Osilator Colpitts

Osilator Colpitts sangat mirip dengan

osilator Shunt-fed Hartley. Perbedaan yang

pokok antara keduanya adalah pada bagian

rangkaian tangkinya. Pada osilator Colpitts,

digunakan dua kapasitor sebagai pengganti

kumparan yang terbagi. Balikan

dikembangkan dengan menggunakan

medan elektrostatik melalui jaringan
