a. Osilator Amstrong

Osilator Amstrong ditemukan oleh Edwin

Amstrong. Osilator Amstrong terdiri dari

sebuah penguat dan sebuah umpan balik

rangkaian LC. Rangkaian osilator Amstrong

dibuat dengan memberikan bias maju pada

sambungan emitor-basis dan bias mundur

pada kolektor. Pemberian bias dilakukan

menggunakan resistor R 3. Resistor R₁ dan

R₂ berlaku sebagai pembagi tegangan.

.

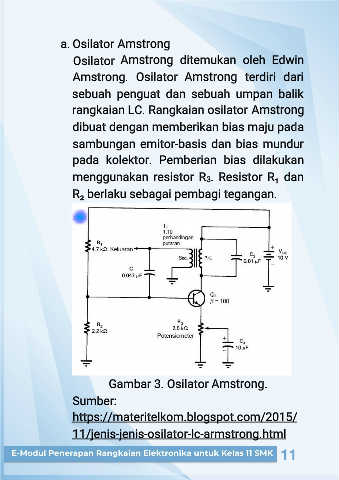

Gambar 3. Osilator Amstrong

Sumber:

https://materitelkom.blogspot.com/2015/

11/jenis-jenis-osilator-lc-armstrong.html
