menggunakan LC atau RC melainkan
osilator elektronik sirkuit yang
menggunakan mekanik resonansi dari
getaran kristal dari bahan piezoelektrik
untuk menghasilkan sinyal listrik dengan
sangat tepat frekuensinya. Jenis yang
paling umum dari resonator piezoelektrik
digunakan adalah kristal kuarsa. Rangkaian
dalam kristal mewakili rangkaian R, L. dan C
yang disusun seri.

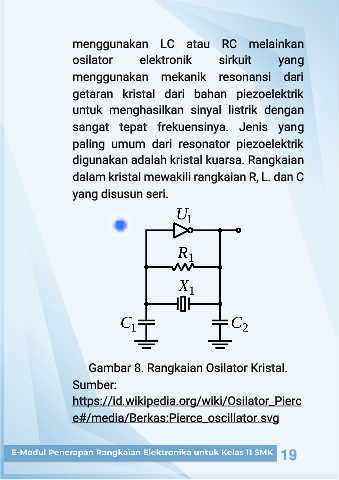

Gambar 8. Rangkaian Osilator Kristal.
Sumber:
https://id.wikipedia.org/wiki/Osilator_Pierc
e#/media/Berkas:Pierce_oscillator.svg
