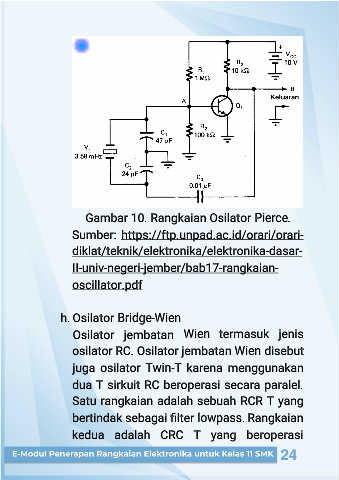

Gambar 10. Rangkaian Osilator Pierce

Sumber: https://ftp.unpad.ac.id/orari/orari-

diklat/teknik/elektronika/elektronika-dasar-

II-univ-negeri-jember/bab17-rangkaian-

oscillator.pdf

h. Osilator Bridge
-Wien

Osilator jembatan Wien termasuk jenis

osilator RC. Osilator jembatan Wien
disebut

-T karena menggunakan
juga osilator Twin

dua T sirkuit RC beroperasi secara paralel.

Satu rangkaian adalah sebuah RCR T yang

bertindak sebagai filter lowpass.
Rangkaian

kedua adalah CRC T yang beroperasi
