gergaji. Non-sinusoidal waveforms sering juga
disebut pulse waveforms.
Osilator relaksasi sederhana adalah sebuah
multivibrator/flip-flop. Prinsipnya adalah
sakelar tegangan suplai oleh sebuah
komponen transistor atau FET. Osilator
relaksasi juga ada yang menggunakan IC yaitu
yang terkenal adalah dengan IC 555.

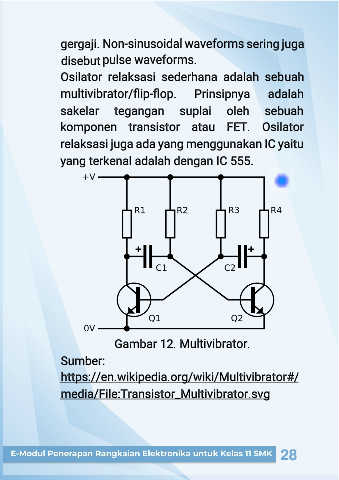

Gambar 12. Multivibrator.
Sumber:
https://en.wikipedia.org/wiki/Multivibrator#/
media/File:Transistor_Multivibrator.svg
