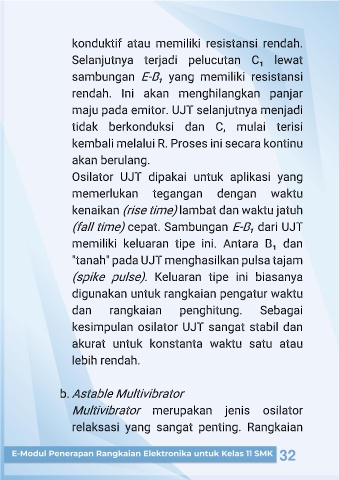

konduktif atau memiliki resistansi rendah.
Selanjutnya terjadi pelucutan C₁ lewat
sambungan E-B₁ yang memiliki resistansi
rendah. Ini akan menghilangkan panjar
maju pada emitor. UJT selanjutnya menjadi
tidak berkonduksi dan C, mulai terisi
kembali melalui R. Proses ini secara kontinu
akan berulang.
Osilator UJT dipakai untuk aplikasi yang
memerlukan tegangan dengan waktu
lambat dan waktu jatuh
kenaikan (rise time)
cepat. Sambungan E-B₁
(fall time) dari UJT
memiliki keluaran tipe ini. Antara B₁ dan
"tanah" pada UJT menghasilkan pulsa tajam
(spike pulse). Keluaran tipe ini biasanya
digunakan untuk rangkaian pengatur waktu
dan rangkaian penghitung. Sebagai
kesimpulan osilator UJT sangat stabil dan
akurat untuk konstanta waktu satu atau
lebih rendah.
b. Astable Multivibrator
Multivibrator
merupakan jenis osilator
relaksasi yang sangat penting. Rangkaian
