Pengisian dan pengosongan kapasitor
melalui resistor dapat digunakan untuk
menghasilkan gelombang gergaji. Sakelar
pengisian dan pengosongan kapasitor
dapat diganti dengan sakelar elektronik,
yaitu dengan menggunakan transistor atau
IC. Rangkaian yang terhubung dengan cara
ini dikelompokkan sebagai osilator
relaksasi. Saat alat berkonduksi disebut
aktif dan saat tidak berkonduksi disebut
rileks. Gelombang gergaji akan terjadi pada
ujung kaki kapasitor. Berikut adalah gambar
rangkaian penggunaan UJT sebagai
osilator relaksasi.

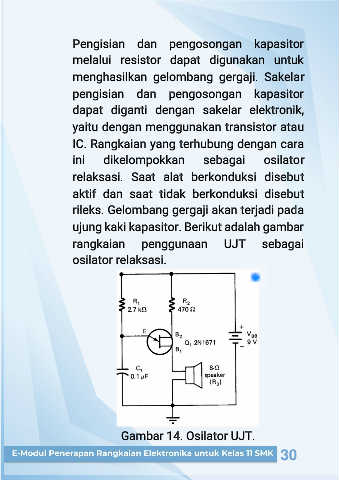

Gambar 14. Osilator UJT.
